1說明

本文以測量太陽光為例，演示如何測量太陽光譜，并使用氙燈和響應的濾色片進行模擬對比。

2 系統配置

A 光譜儀: S2000-VIS
B 軟件: SpectraPro V3.3
C 太陽(晴天)
D 氙燈
E 濾色片

圖1 系統示意圖

2 操作步驟

如圖1搭建測量系統后，進行如下測量
A:啟動軟件
在安裝軟件成功，并加載驅動后，啟動SpectraPro軟件。

圖2 Windows桌面啟動圖標

軟件啟動后出現如圖3所示的軟件界面，然后將光譜儀通過USB口連接到電腦。那么會實時更新采集到的光譜圖。

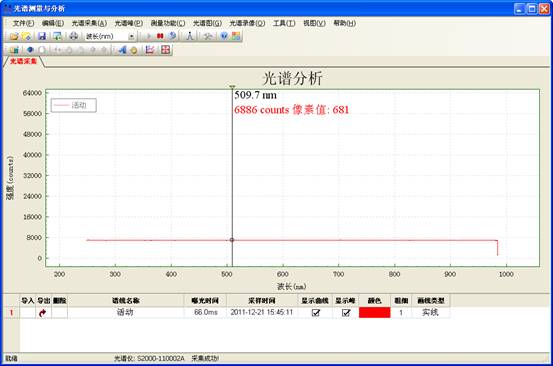

圖3 SpectraPro界面

B:調整測量參數

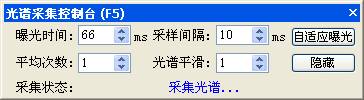

圖4 光譜采集參數調節

在打開SpectraPro軟件后，為了測量到最合適光譜，我們需要調整采集參數，點擊菜單->光譜采集->顯示采集控制臺（F5）可以得到一個采集參數的控制臺，其中曝光時間是最重要的參數，此參數的大小直接影響到采集光譜的強度。
注:關閉控制臺，然后按 Enter 鍵，軟件會自動尋找最合適的曝光時間。
C:測量太陽光光譜圖
將光纖口對準太陽光，并固定，此時一般需要調整光譜的強度。此時重復步驟B。找到最合適的曝光時間。圖5就是測量得到的太陽光光譜圖。

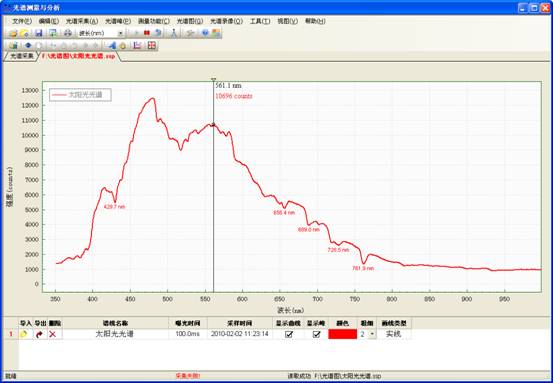

圖5 太陽光光譜圖

D: 太陽光光譜模擬
點擊菜單->光譜采集->緩存光譜(F8) 將步驟C測量得到的太陽光光譜緩存為標準光譜，然后點擊菜單->工具->光譜匹配度…,將當前的光譜作為對比光譜。可以得到如下的光譜匹配度分布。

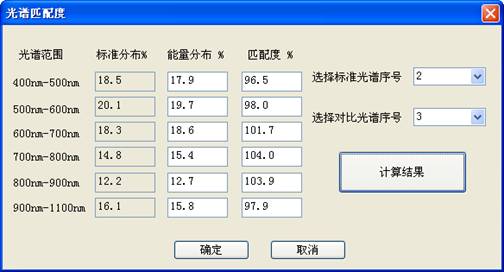

圖6 光譜匹配度分析結果
